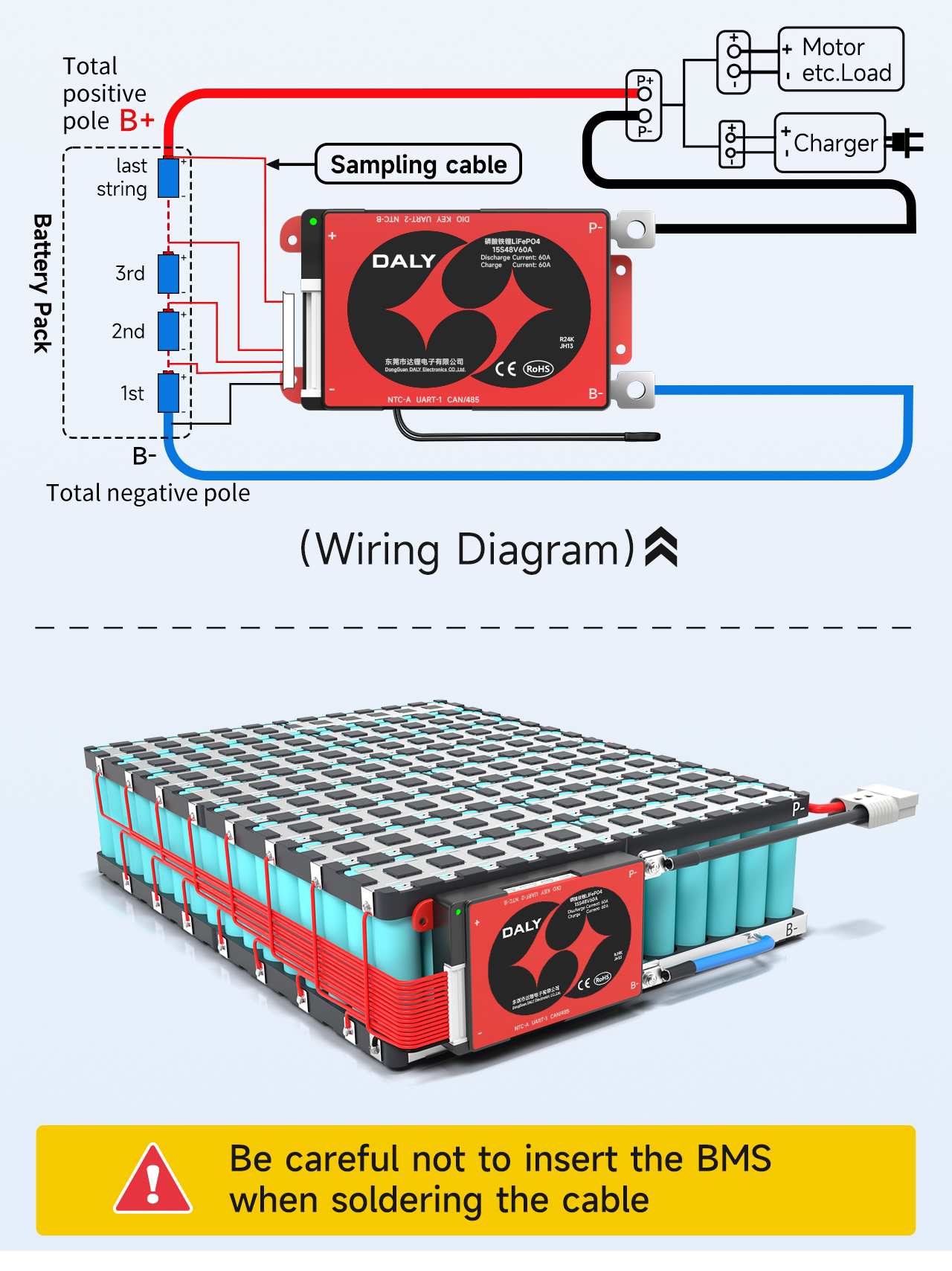

Tutoriel de câblage BMS Standard & Smart 15S

Prends 15 série et 12 batteries 18650 parallèles à titre d'exemple

Attention à ne pas insérer la carte de protection lors de la soudure du câble

铁锂15串接线流程-英文_01

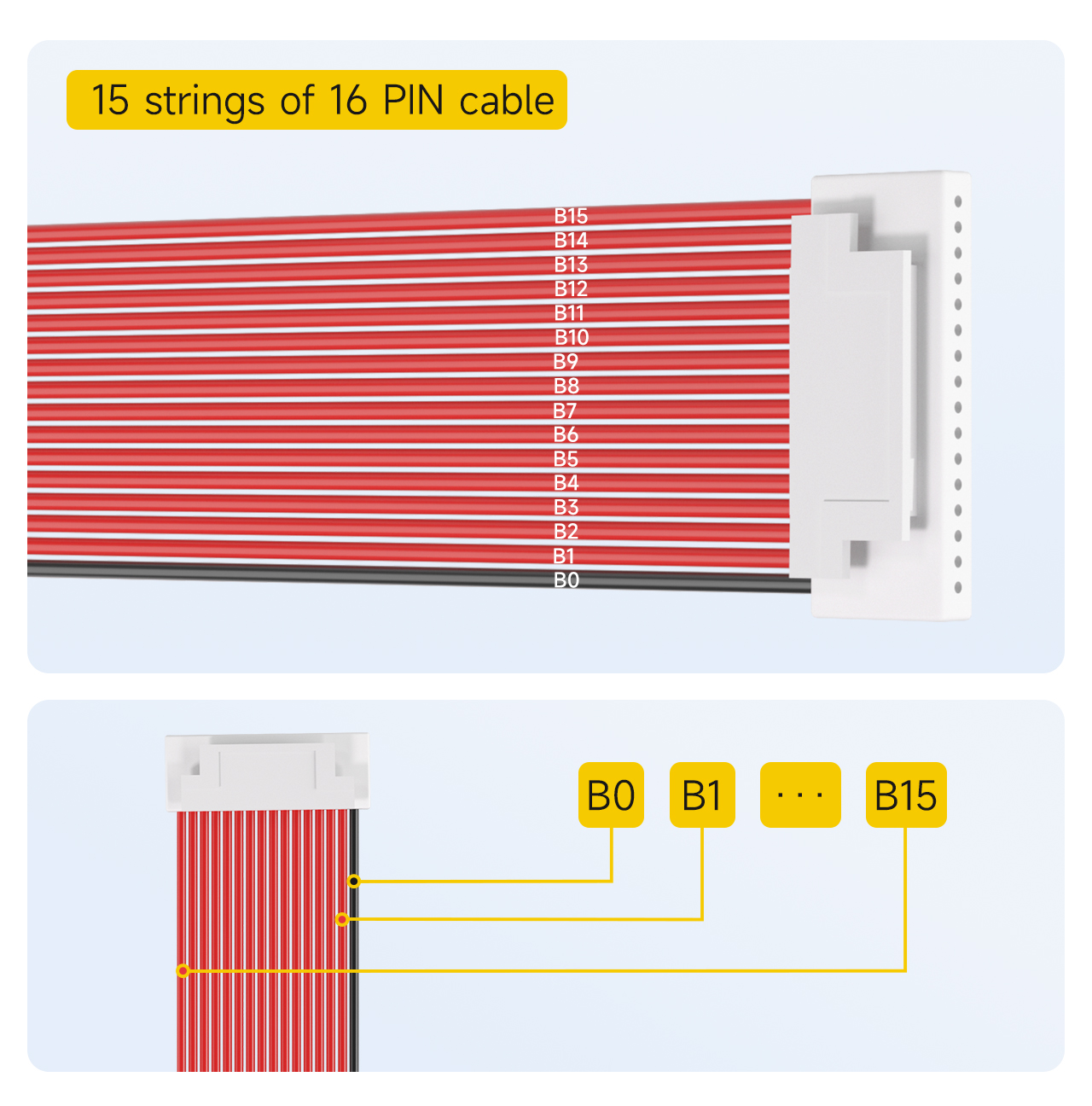

. Marquer l'ordre des lignes d'échantillonnage

15 chaînes de16Câble PIN

Remarque : Le câble d'échantillonnage par défaut pour15-La configuration de la carte de protection des chaînes est16ÉPINGLE.

1. Marquez le câble noir comme B0.

2. Le premier câble rouge à côté du câble noir est marqué B1.

... (et ainsi de suite, marqués séquentiellement)

16. Jusqu'au dernier câble rouge, marqué B15.

铁锂15串接线流程-英文_02

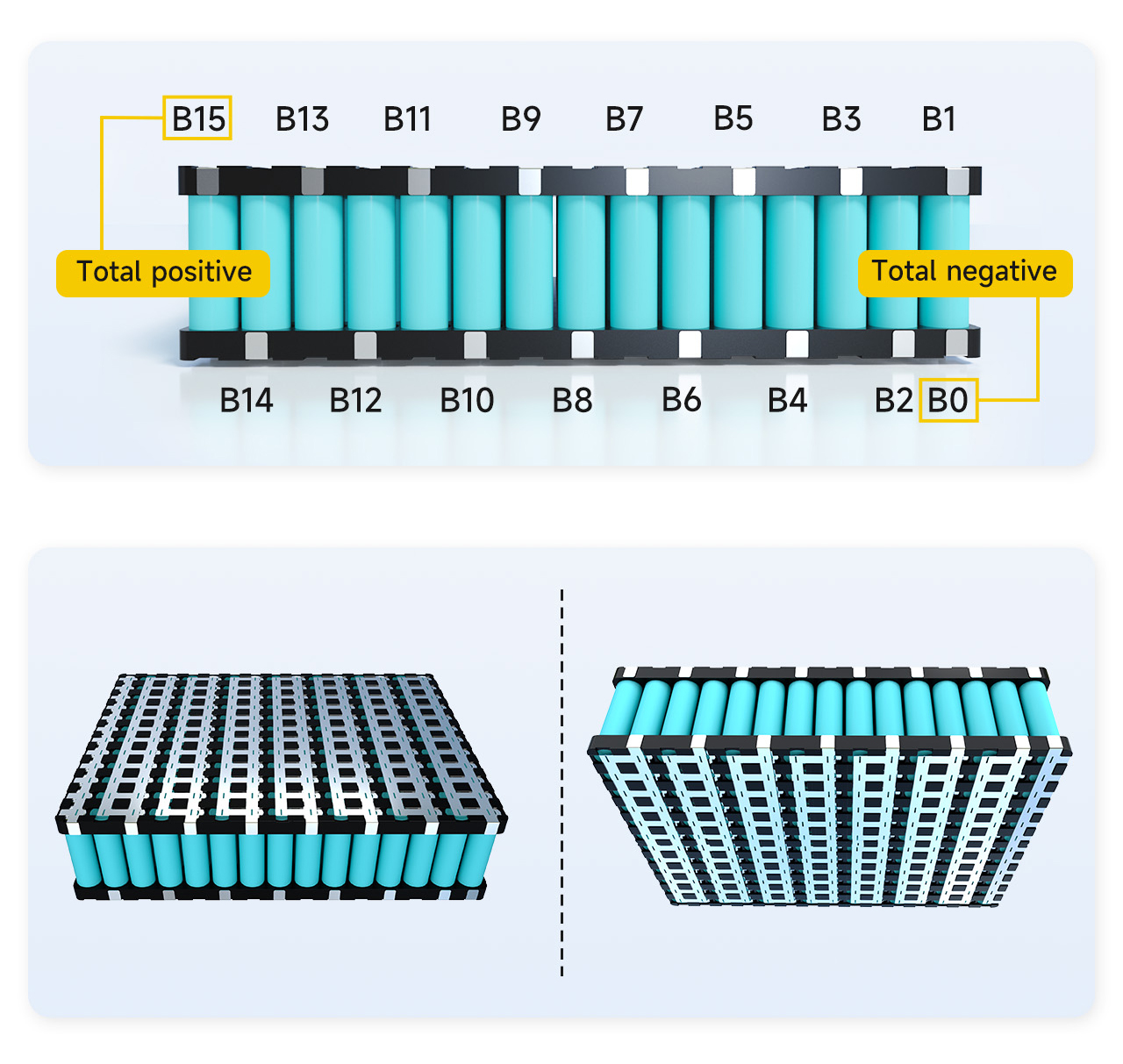

. Marquer l'ordre des points de soudure de la batterie

Trouver la position du point de soudure correspondant du câble, marquer d'abord la position du point correspondant sur la batterie

1. Le pôle négatif total de la batterie est marqué B0.

2. La connexion entre le pôle positif de la première chaîne de batteries et le pôle négatif de la deuxième chaîne de batteries est marquée B1.

3. La connexion entre le pôle positif de la deuxième chaîne de batteries et le pôle négatif de la troisième chaîne de batteries est marquée B2.

... (et ainsi de suite)

15. La connexion entre le pôle positif du14la chaîne de batterie et le pôle négatif du15La chaîne de batterie est marquée comme B14.

16. L'électrode positive de la 15ème chaîne de batteries est marquée B15.

Remarque : Étant donné que la batterie comporte un total de 15 chaînes, B15 est également le pôle positif total de la batterie. Si B15 n'est pas l'étage positif total de la batterie, cela prouve que l'ordre de marquage est erroné et doit être vérifié et marqué à nouveau.

铁锂15串接线流程-英文_03

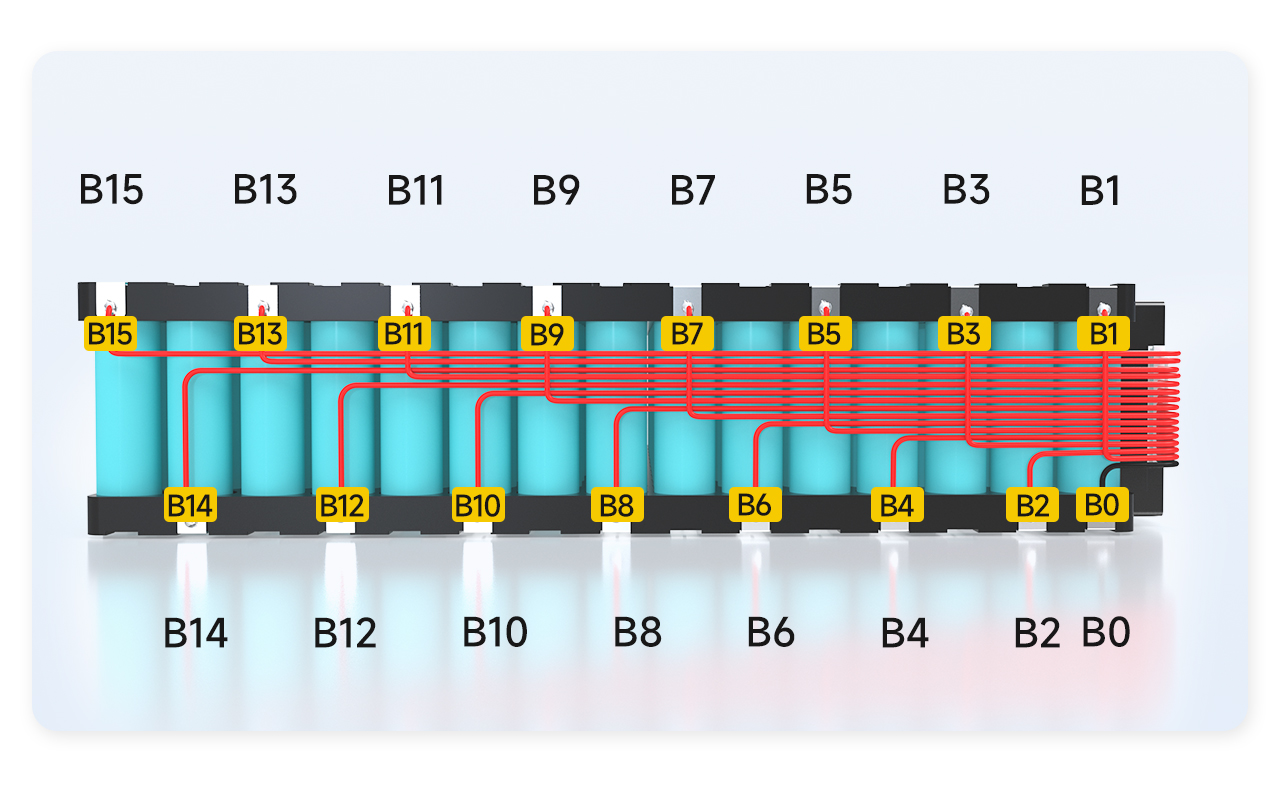

. Soudure et câblage

1. Le B0 du câble est soudé à la position B0 de la batterie.

2. Le câble B1 est soudé à la position B1 de la batterie.

... (et ainsi de suite, soudage en séquence)

16. Le câble B15 est soudé à la position B15 de la batterie.

铁锂15串接线流程-英文_05

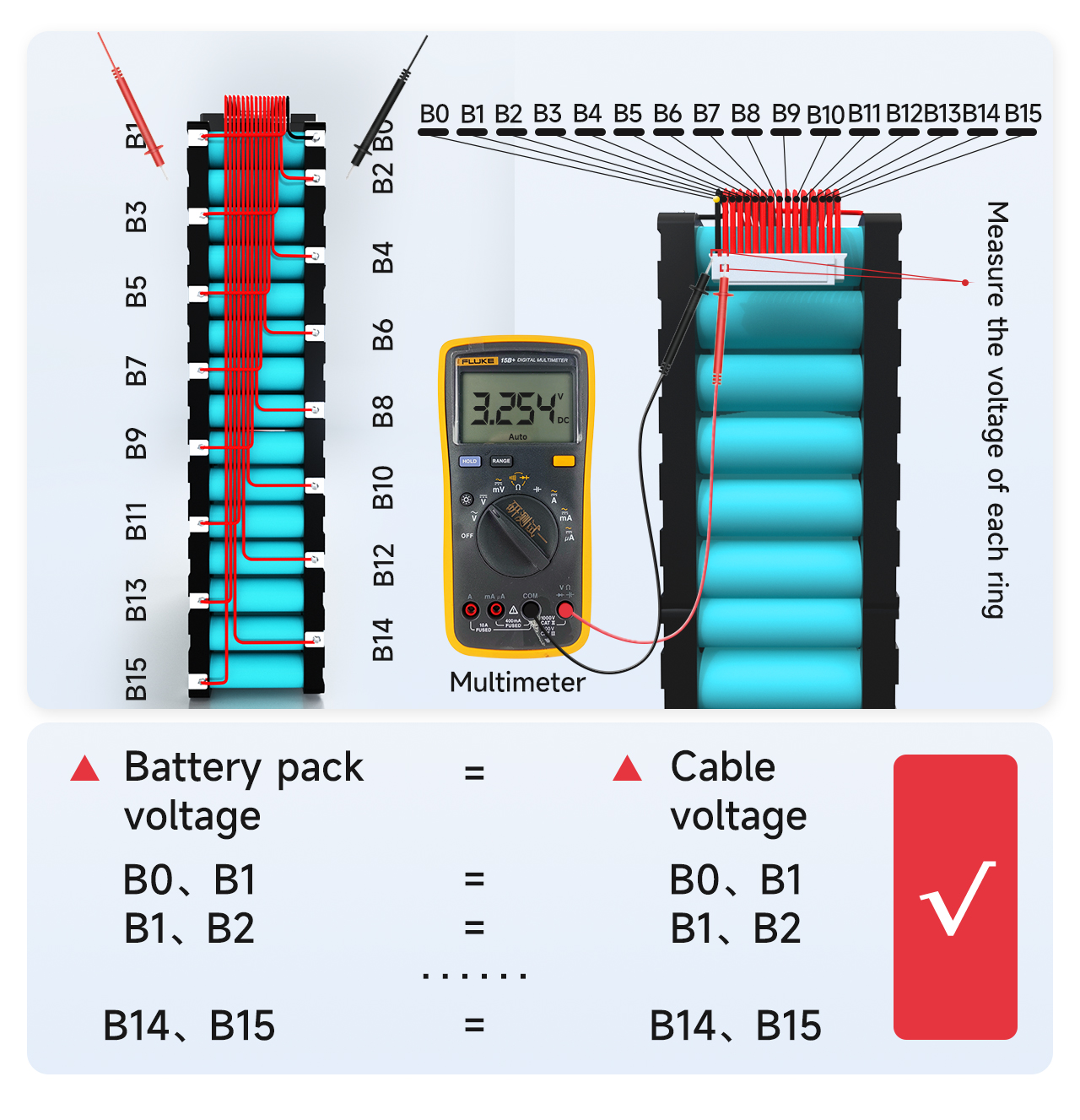

. Tension de détection

Mesurez la tension entre les câbles adjacents avec un multimètre pour confirmer que la tension correcte est collectée par les câbles.

1. Mesurez si la tension du câble B0 à B1 est égale à la tension de la batterie B0 à B1. S'il est égal, cela prouve que la collecte de tension est correcte. Dans le cas contraire, cela prouve que la ligne de collecte est faiblement soudée et que le câble doit être ressoudé. Par analogie, mesurez si les tensions des autres chaînes sont collectées correctement.

2. La différence de tension de chaque chaîne ne doit pas dépasser 1 V. S'il dépasse 1 V, cela signifie qu'il y a un problème avec le câblage et que vous devez répéter l'étape précédente pour la détection.

铁锂15串接线流程-英文_06

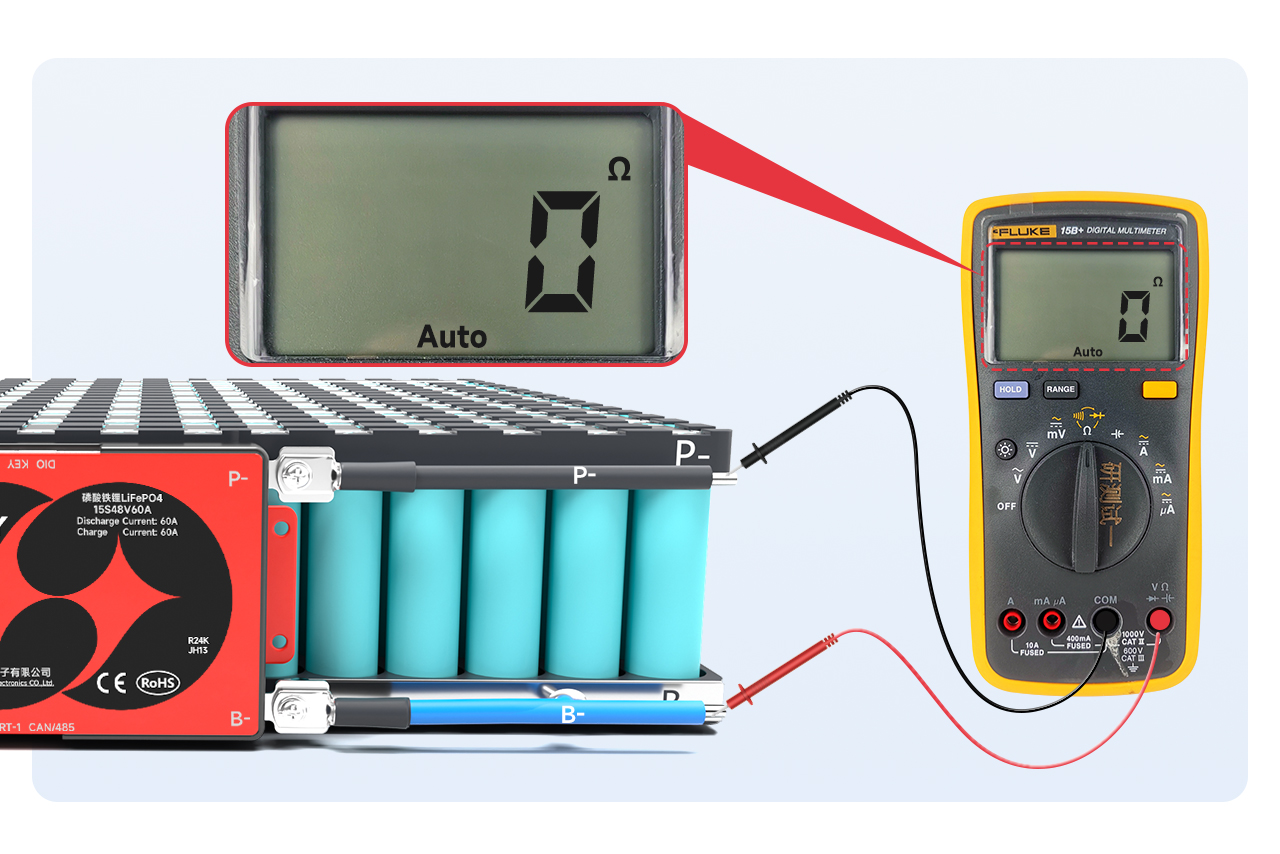

. Détection de la qualité du panneau de protection

! Assurez-vous toujours que la tension correcte est détectée avant de brancher la carte de protection !

Ajustez le multimètre au niveau de résistance interne et mesurez la résistance interne entre B- et P-. Si la résistance interne est connectée, cela prouve que le panneau de protection est bon.

Remarque : Vous pouvez juger de la conduction en regardant la valeur de la résistance interne. La valeur de la résistance interne est de 0Ω, ce qui signifie conduction. En raison de l'erreur du multimètre, généralement moins de 10 Ω signifie conduction ; vous pouvez également régler le multimètre sur le buzzer. Un bip sonore peut être entendu.

Avis:

1. Le panneau de protection avec un interrupteur souple doit faire attention à la conduction de l'interrupteur lorsque l'interrupteur est fermé.

2. Si le panneau de protection ne fonctionne pas, veuillez arrêter l'étape suivante et contacter le personnel commercial pour le traitement.

铁锂15串接线流程-英文_07

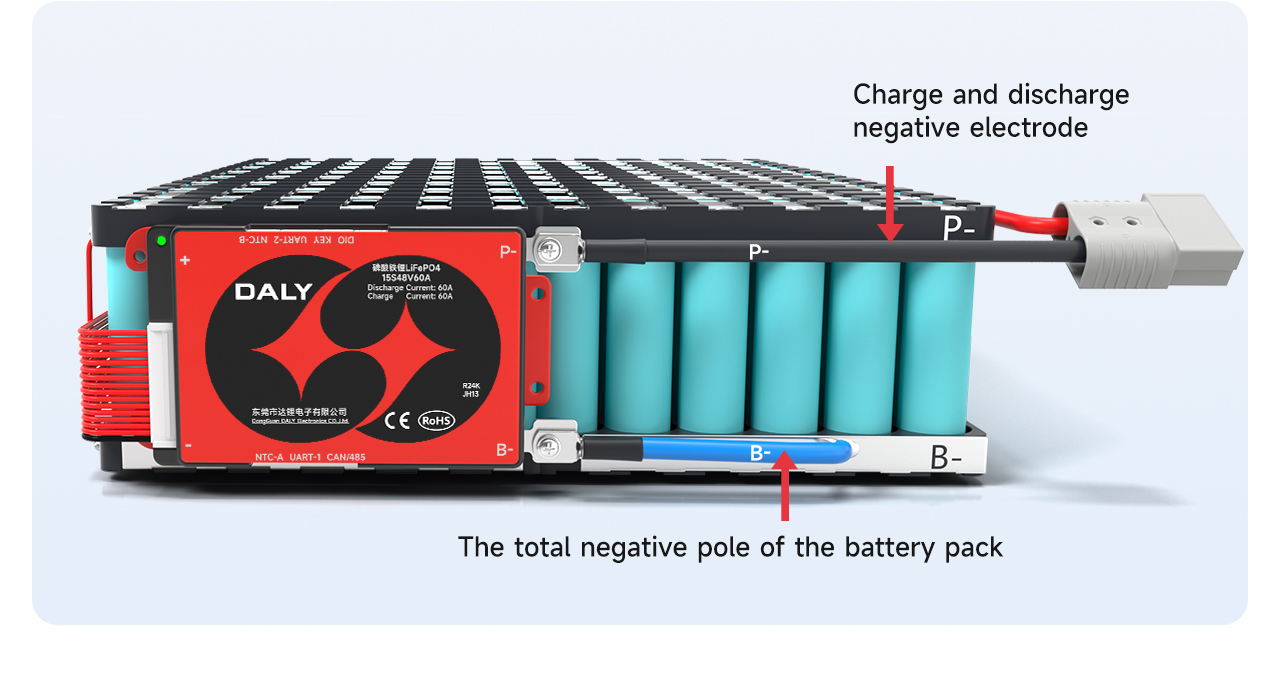

. Connectez la ligne de sortie

Après vous être assuré que le panneau de protection est normal, soudez le fil B-bleu du panneau de protection au négatif total B- de la batterie. La ligne P sur le panneau de protection est soudée au pôle négatif de charge et de décharge.

Après le soudage, vérifiez si la tension du panneau de surprotection est cohérente avec la tension de la batterie.

Détecter la tension à la mer : tension (B-, P+) = tension (P-, P+)

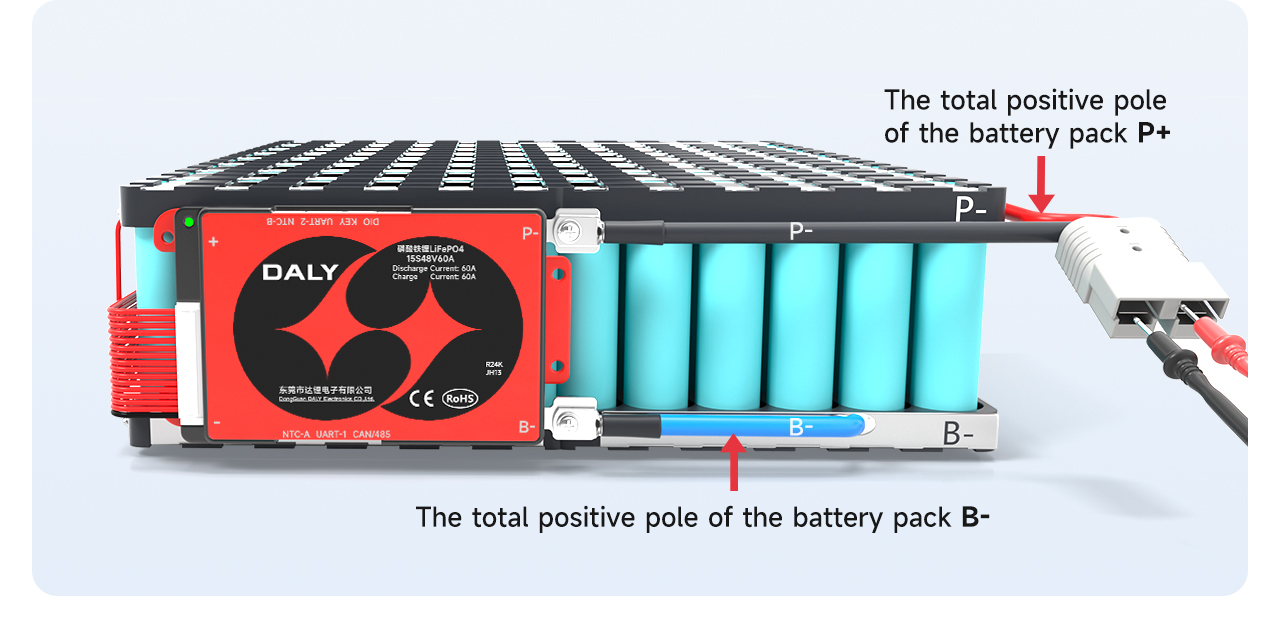

Le pôle positif de charge et de décharge est directement connecté au pôle positif total de la batterie.



Remarque : le port de charge et le port de décharge du panneau de protection divisé sont séparés, et la ligne C supplémentaire (généralement indiquée en jaune) doit être connectée au pôle négatif du chargeur ; la ligne P est connectée au pôle négatif de la décharge.

铁锂15串接线流程-英文_08
铁锂15串接线流程-英文_09
铁锂15串接线流程-英文_10

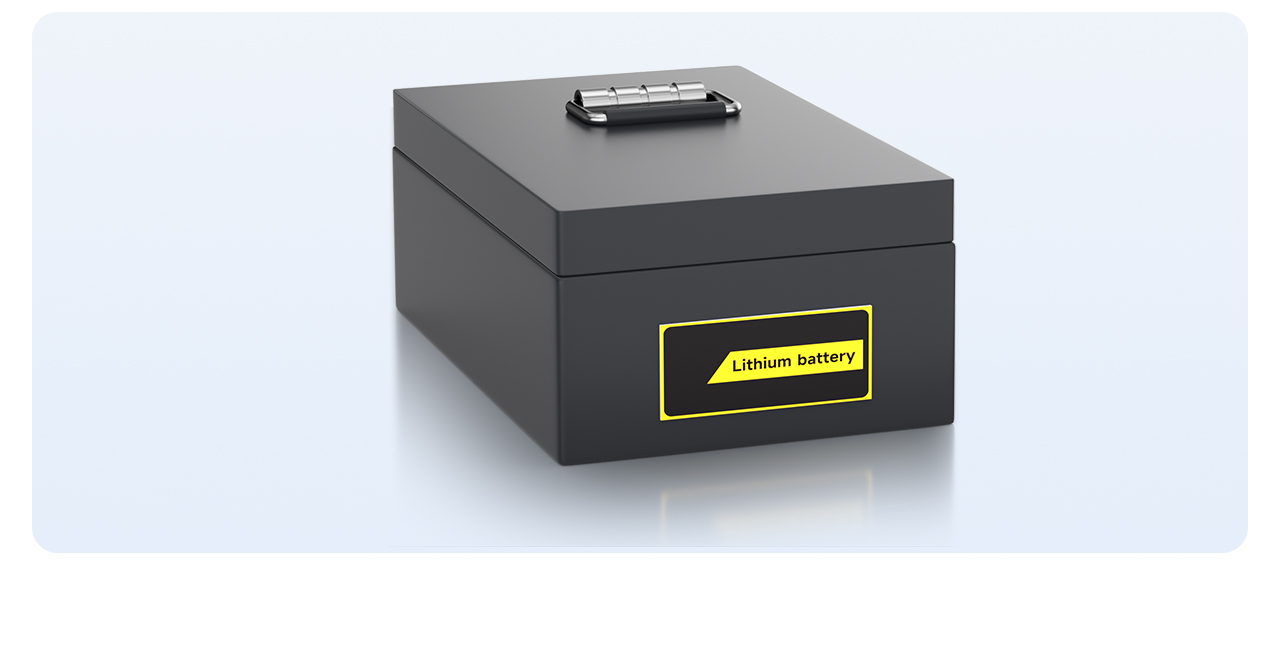

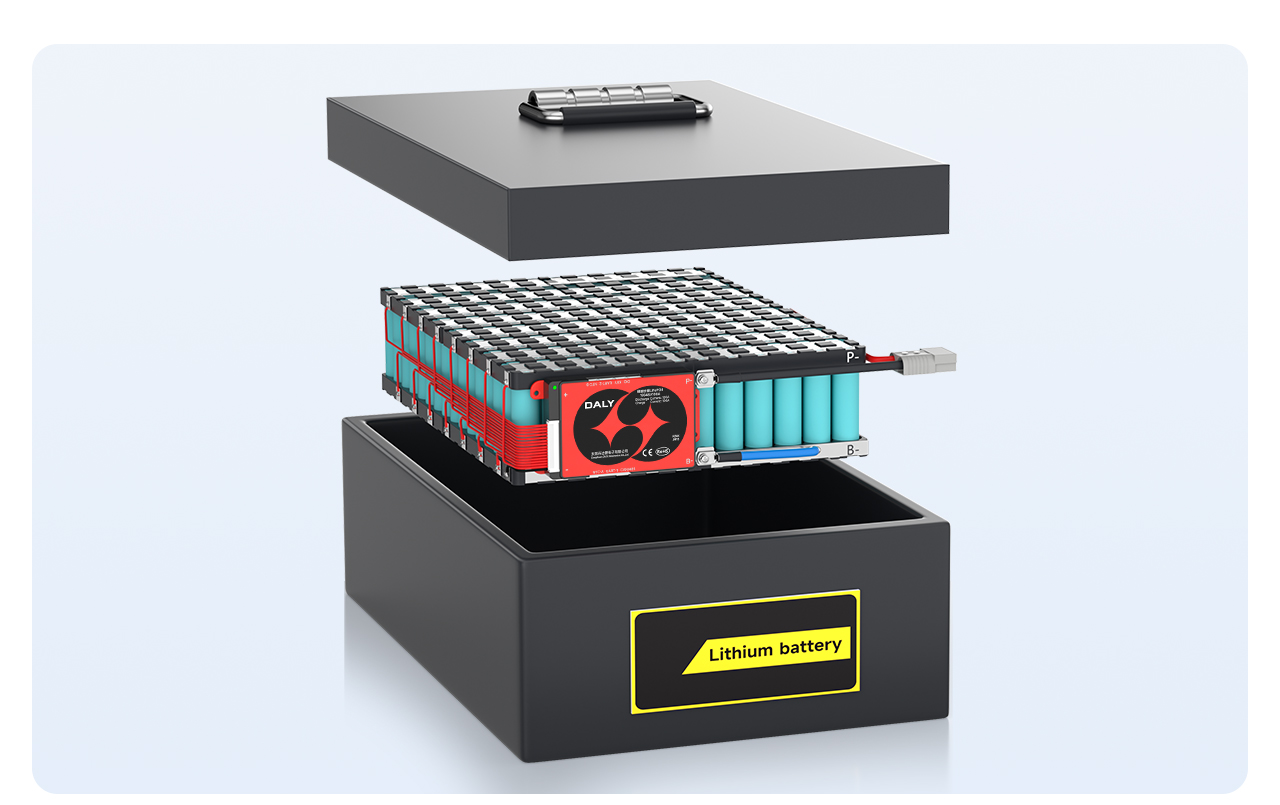

Enfin, placez la batterie à l'intérieur du boîtier de batterie et une batterie finie est assemblée.

铁锂15串接线流程-英文_13
铁锂15串接线流程-英文_14
