Tutoriel de câblage BMS Standard & Smart 3S

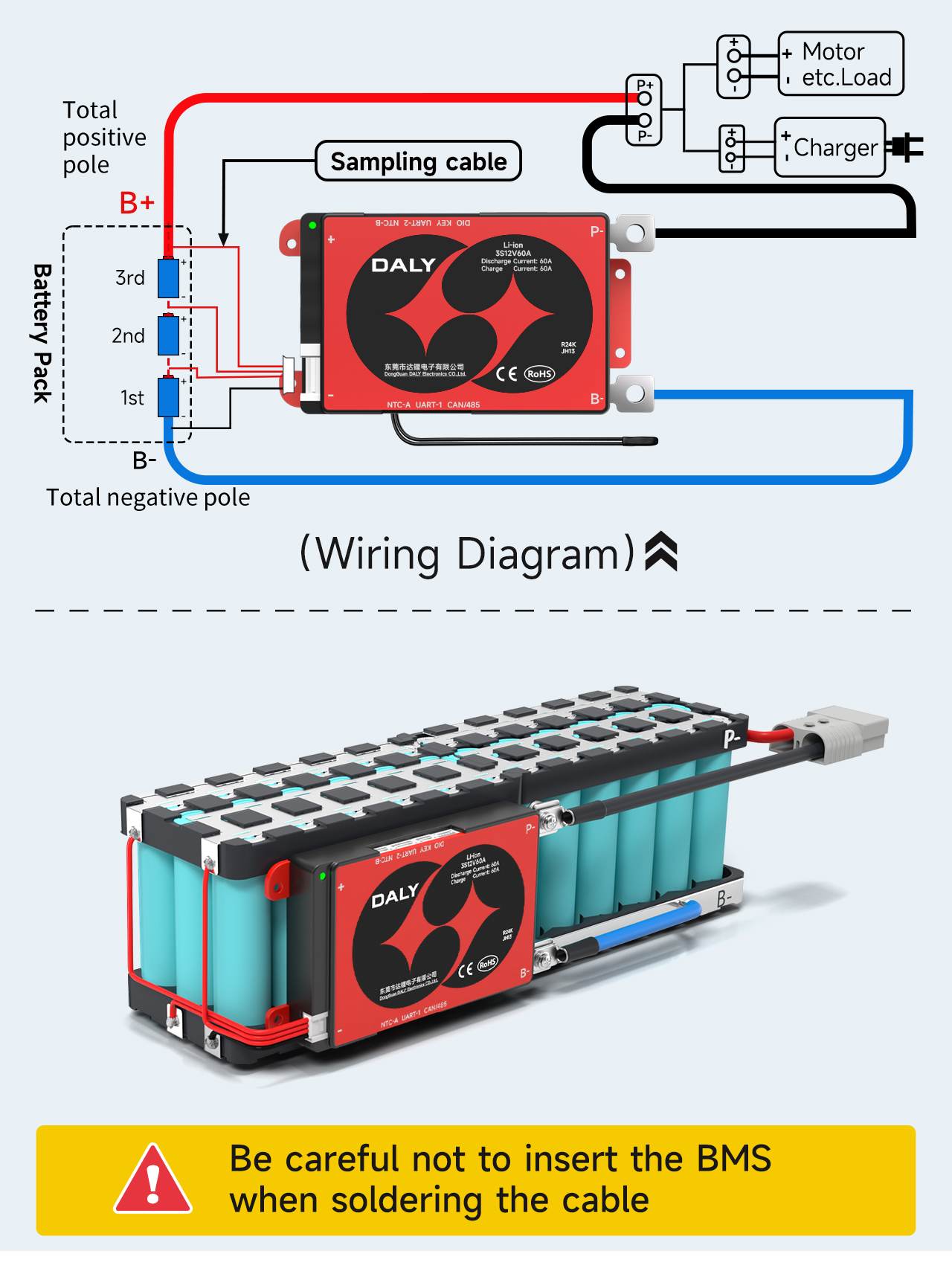

Prends un3S12PBatterie 18650 à titre d'exemple.
Faites attention à ne pas insérer la carte de protection lors de la soudure du câble.
![BMS intelligent Lifepo4](http://www.dalybms.com/uploads/三元3串接线流程-英文_012.jpg)
Ⅰ. Marquer l'ordre des lignes d'échantillonnage

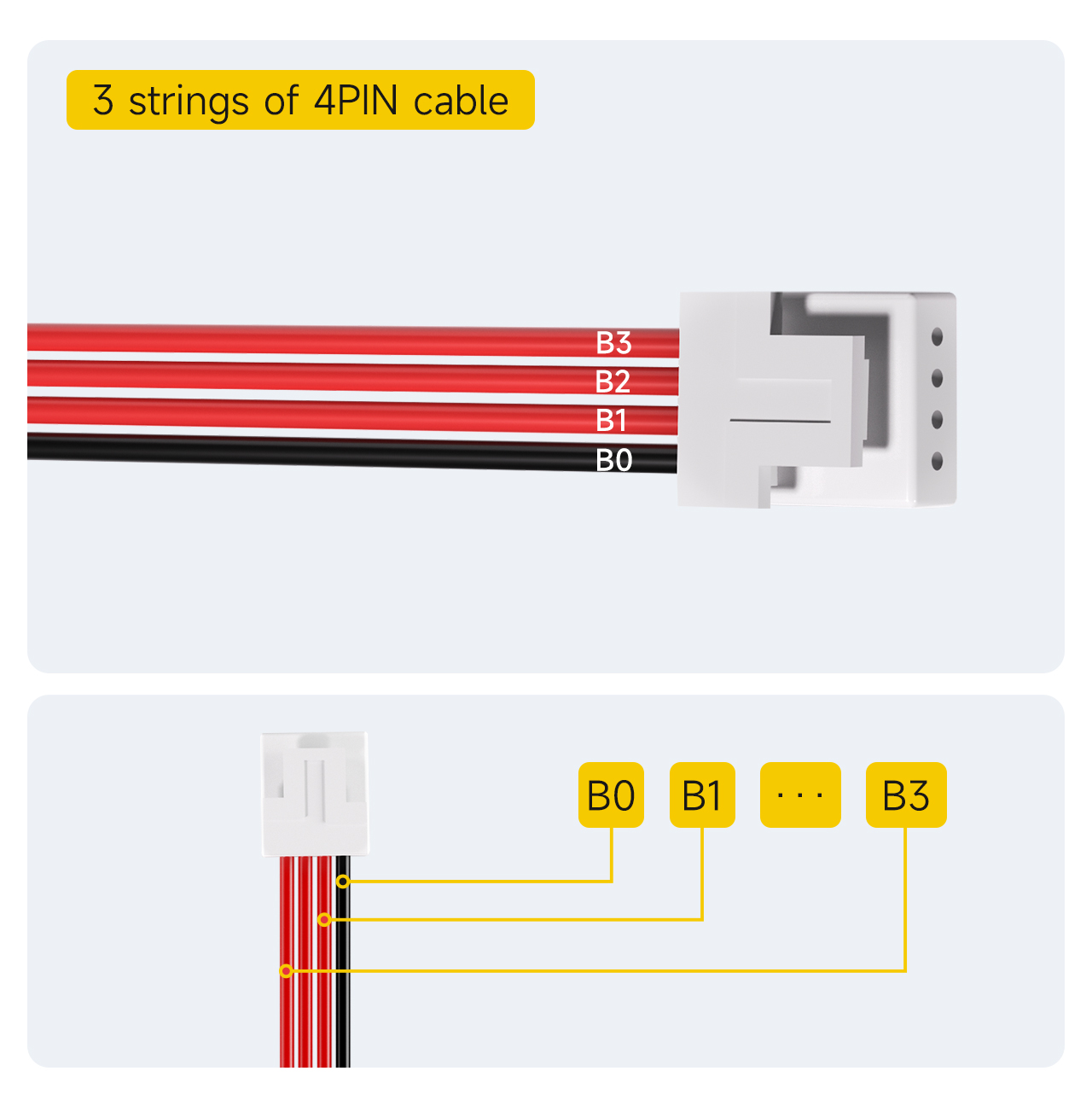

GTB 3S avec 4PIN
Remarque : Le câble d'échantillonnage par défaut pour la configuration de la carte de protection à 3 chaînes est 4PIN.
1. Marquez le câble noir comme B0.
2. Le premier câble rouge à côté du câble noir est marqué B1.
... (et ainsi de suite, marqués séquentiellement)
4. Jusqu'au dernier câble rouge, marqué B3.
![三元3串接线流程-英文_02](http://www.dalybms.com/uploads/三元3串接线流程-英文_021.jpg)
Ⅱ.Marquer l'ordre des points de soudure de la batterie

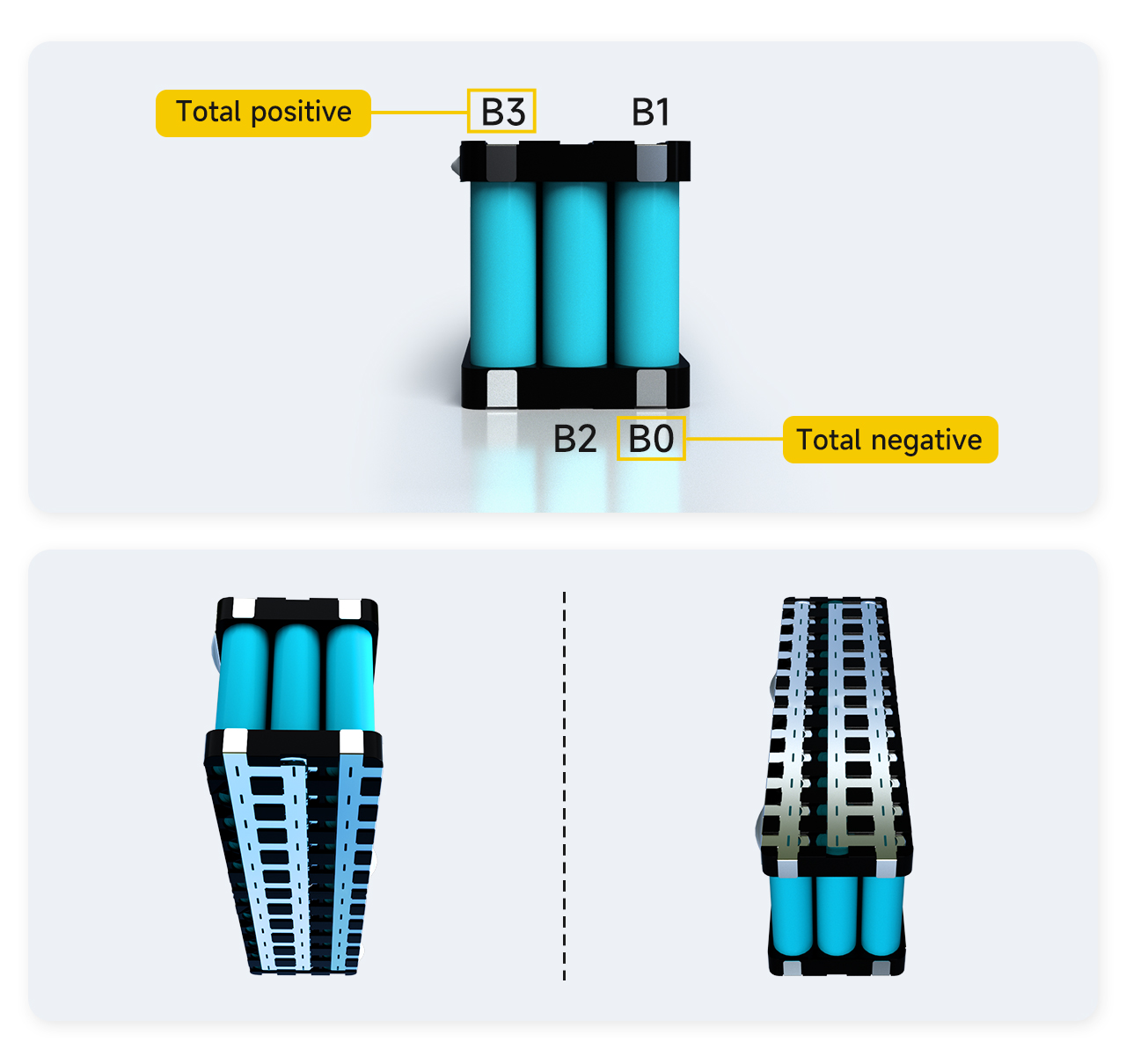

Trouver la position du point de soudure correspondant du câble, marquer d'abord la position du point correspondant sur la batterie.
1. Le pôle négatif total de la batterie est marqué B0.
2. La connexion entre le pôle positif de la première chaîne de batteries et le pôle négatif de la deuxième chaîne de batteries est marquée B1.
3. La connexion entre le pôle positif de la deuxième chaîne de batteries et le pôle négatif de la troisième chaîne de batteries est marquée B2.
4. L'électrode positive de la 3ème chaîne de batteries est marquée B3.
Remarque : Étant donné que la batterie comporte un total de 3 chaînes, B3 est également le pôle positif total de la batterie. Si B3 n'est pas l'étage positif total de la batterie, cela prouve que l'ordre de marquage est erroné et doit être vérifié et marqué à nouveau.
![三元3串接线流程-英文_03](http://www.dalybms.com/uploads/三元3串接线流程-英文_031.jpg)

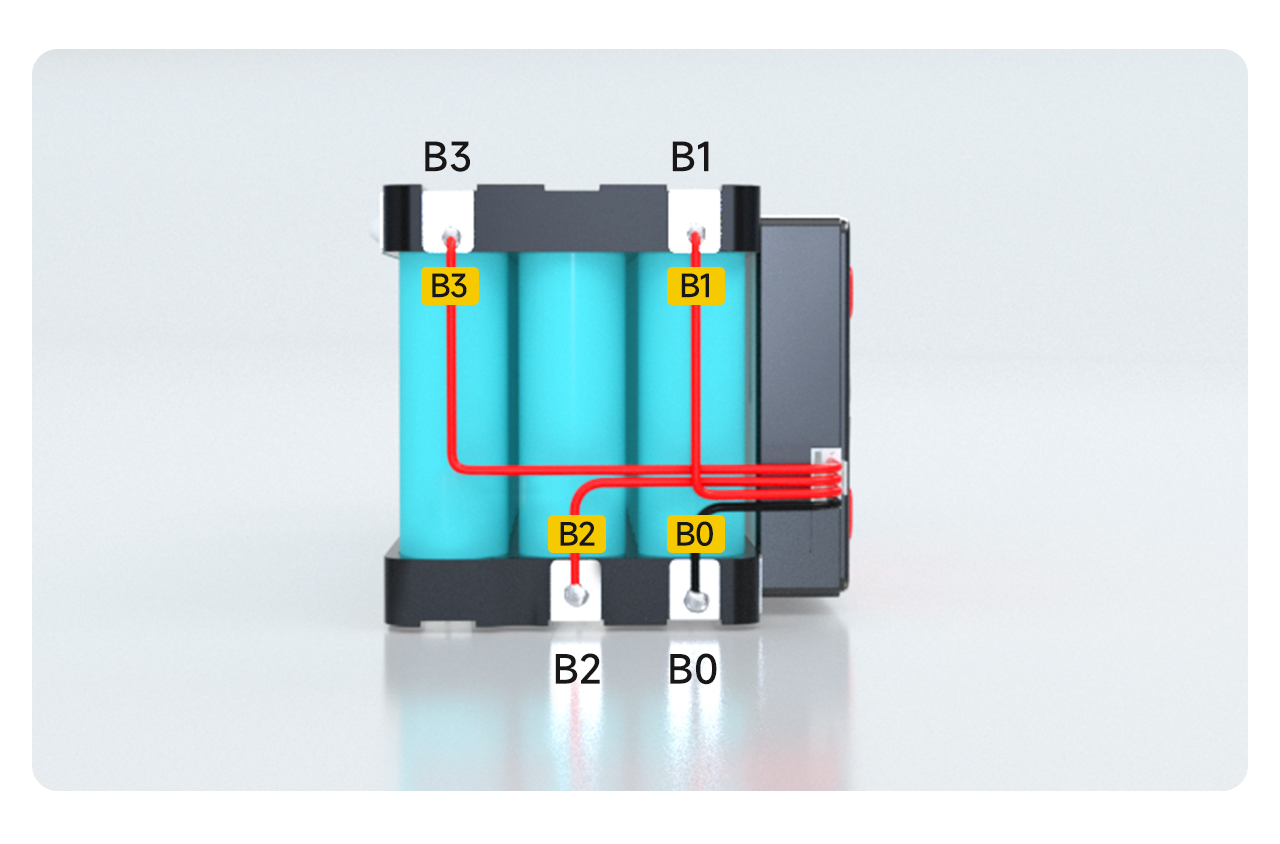

Ⅲ.Soudure et câblage
1. Le B0 du câble est soudé à la position B0 de la batterie.
2. Le câble B1 est soudé à la position B1 de la batterie.
3. Le câble B2 est soudé à la position B2 de la batterie.
4. Le câble B3 est soudé à la position B3 de la batterie.
![三元3串接线流程-英文_04](http://www.dalybms.com/uploads/三元3串接线流程-英文_041.jpg)
Ⅳ. Détection de tension

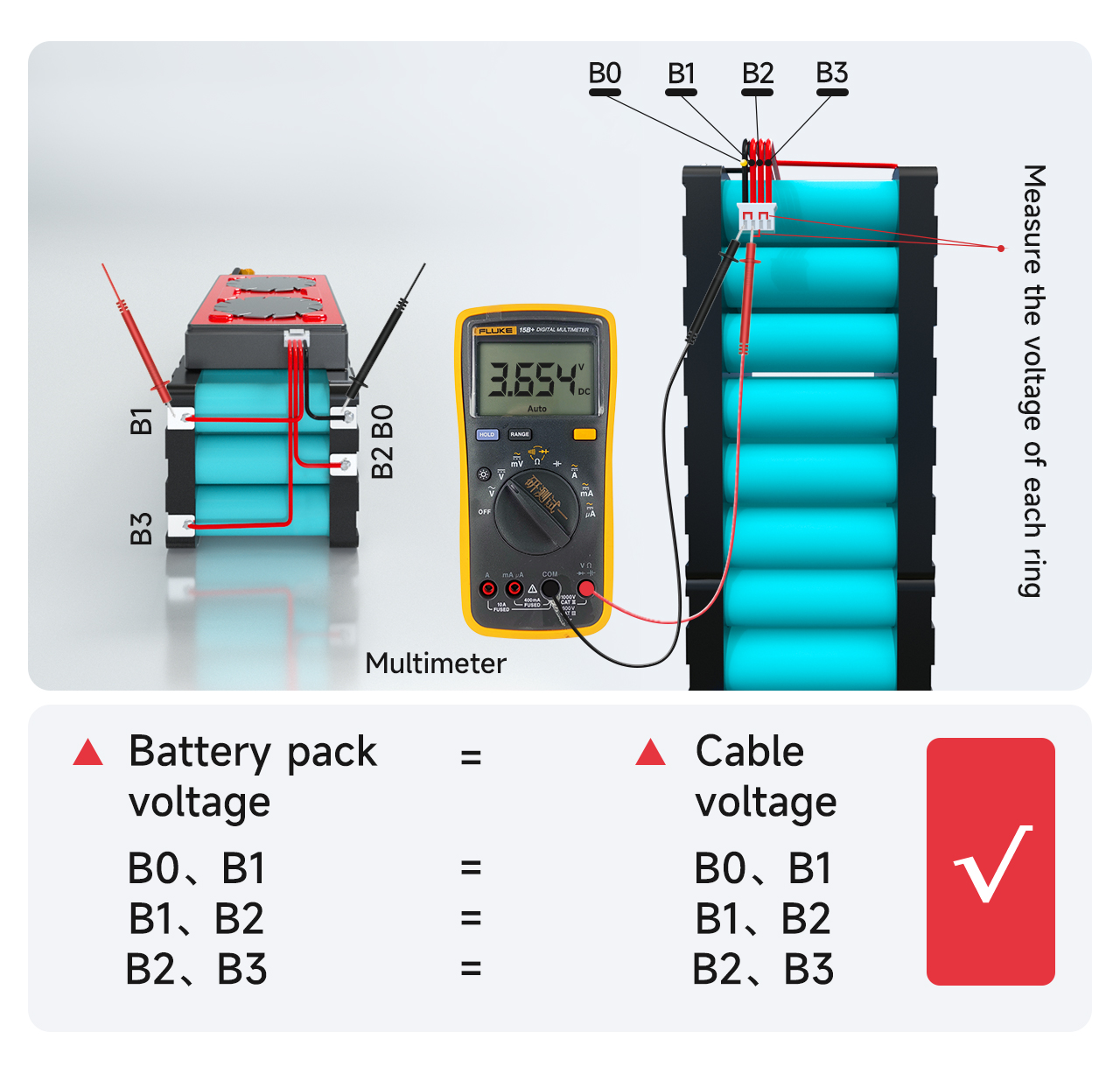

Mesurez la tension entre les câbles adjacents avec un multimètre pour confirmer que la tension correcte est collectée par les câbles.
Mesurez si la tension du câble B0 à B1 est égale à la tension de la batterie B0 à B1. S'il est égal, cela prouve que la collecte de tension est correcte. Dans le cas contraire, cela prouve que la ligne de collecte est faiblement soudée et que le câble doit être ressoudé. Par analogie, mesurez si les tensions des autres chaînes sont collectées correctement.
2. La différence de tension de chaque chaîne ne doit pas dépasser 1 V. S'il dépasse 1 V, cela signifie qu'il y a un problème avec le câblage et que vous devez répéter l'étape précédente pour la détection.
![三元3串接线流程-英文_05](http://www.dalybms.com/uploads/三元3串接线流程-英文_051.jpg)
Ⅴ. P.Détection de la qualité des cartes de protection
! Assurez-vous toujours que la tension correcte est détectée avant de brancher la carte de protection !

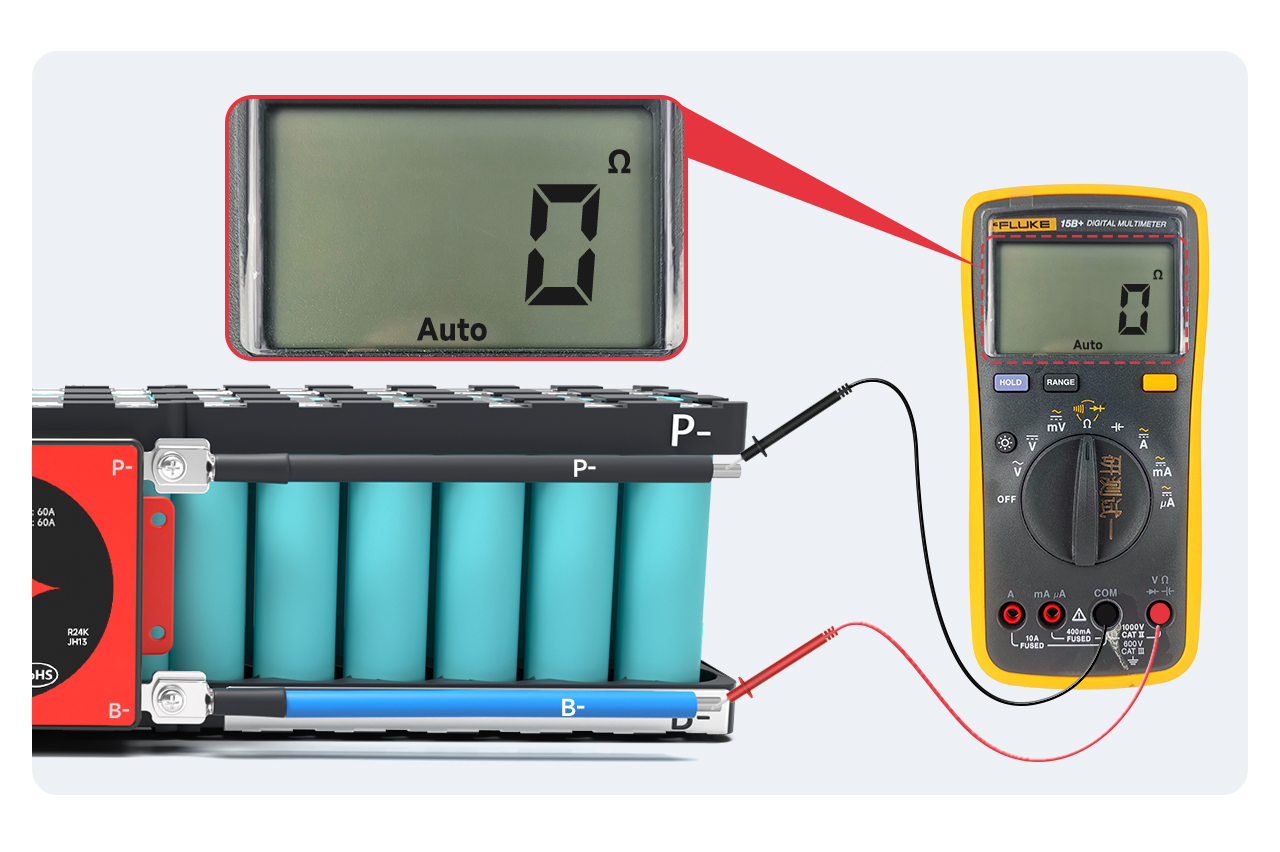

Ajustez le multimètre au niveau de résistance interne et mesurez la résistance interne entre B- et P-. Si la résistance interne est connectée, cela prouve que le panneau de protection est bon.
Remarque : Vous pouvez juger de la conduction en regardant la valeur de la résistance interne. La valeur de la résistance interne est de 0Ω, ce qui signifie conduction. En raison de l'erreur du multimètre, généralement moins de 10 mΩ signifie conduction ; vous pouvez également régler le multimètre sur le buzzer. Un bip sonore peut être entendu.
![三元3串接线流程-英文_06](http://www.dalybms.com/uploads/三元3串接线流程-英文_061.jpg)
Note:
1. Le panneau de protection avec un interrupteur souple doit faire attention à la conduction de l'interrupteur lorsque l'interrupteur est fermé.
2. Si le panneau de protection ne fonctionne pas, veuillez arrêter l'étape suivante et contacter le personnel commercial pour le traitement.

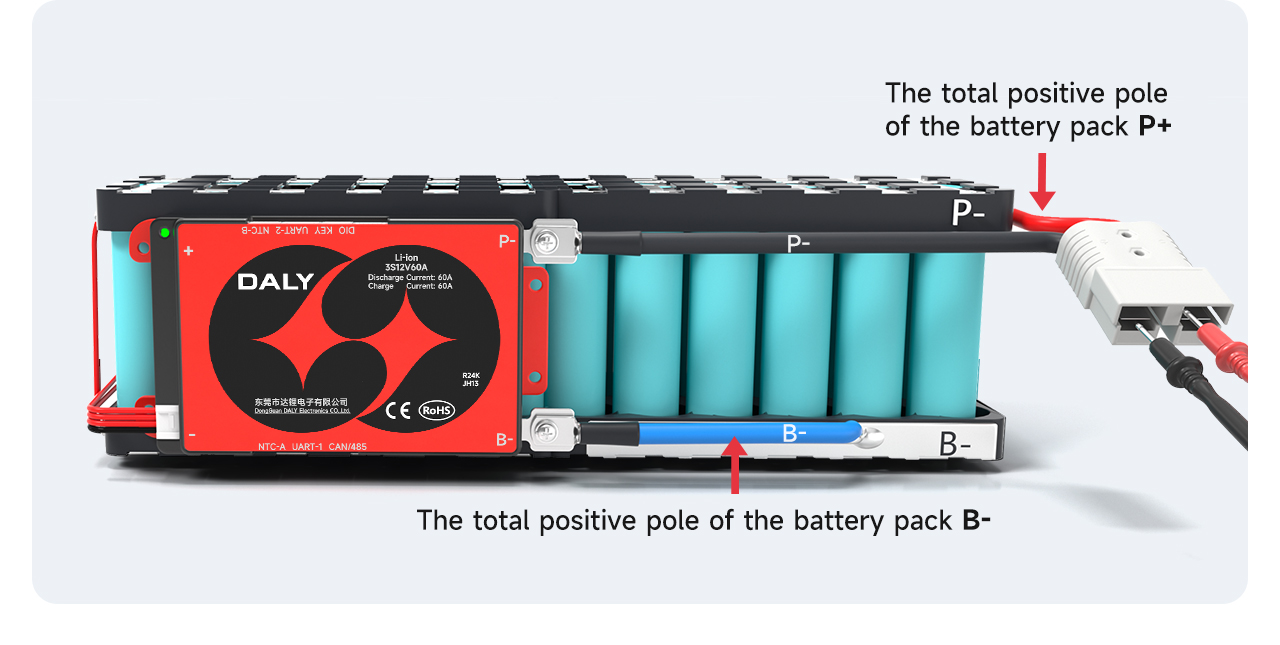

Ⅵ.Connectez la ligne de sortie

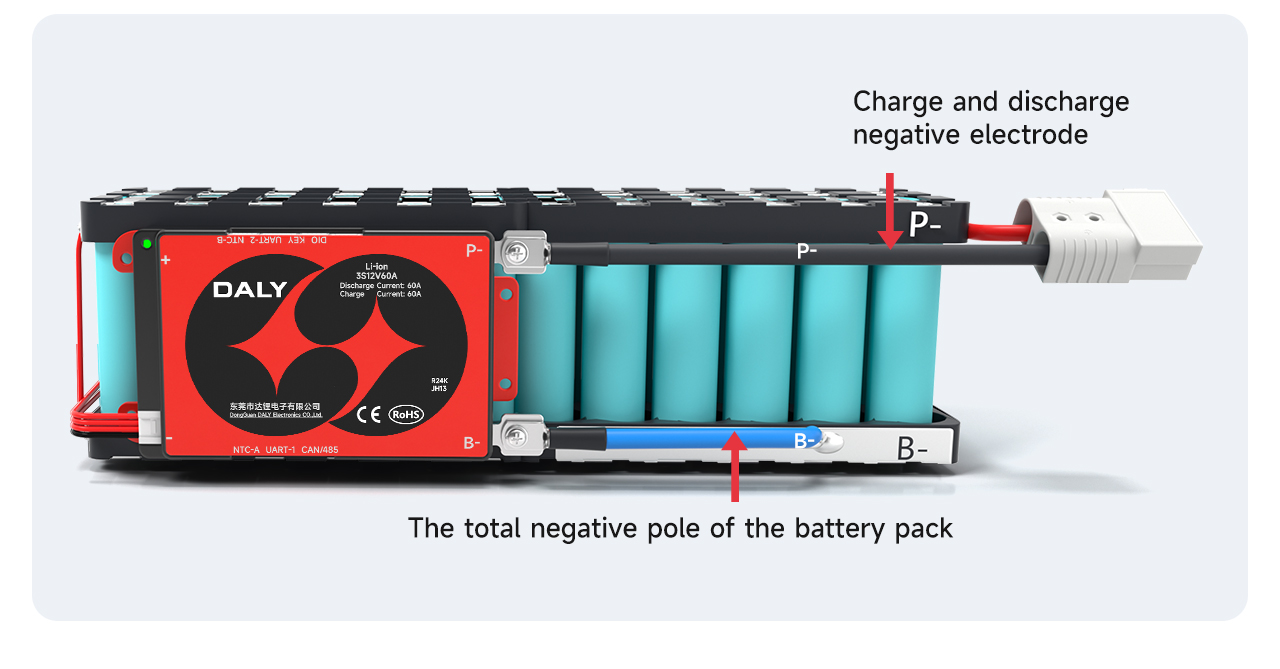

Après vous être assuré que le panneau de protection est normal, soudez le fil B-bleu du panneau de protection au négatif total B- de la batterie. La ligne P sur le panneau de protection est soudée au pôle négatif de charge et de décharge.
Après le soudage, vérifiez si la tension du panneau de surprotection est cohérente avec la tension de la batterie.
![三元3串接线流程-英文_07](http://www.dalybms.com/uploads/三元3串接线流程-英文_071.jpg)
![三元3串接线流程-英文_08](http://www.dalybms.com/uploads/三元3串接线流程-英文_081.jpg)
Remarque : le port de charge et le port de décharge du panneau de protection divisé sont séparés, et la ligne C supplémentaire (généralement indiquée en jaune) doit être connectée au pôle négatif du chargeur ; la ligne P est connectée au pôle négatif de la décharge.
![三元3串接线流程-英文_09](http://www.dalybms.com/uploads/三元3串接线流程-英文_091.jpg)

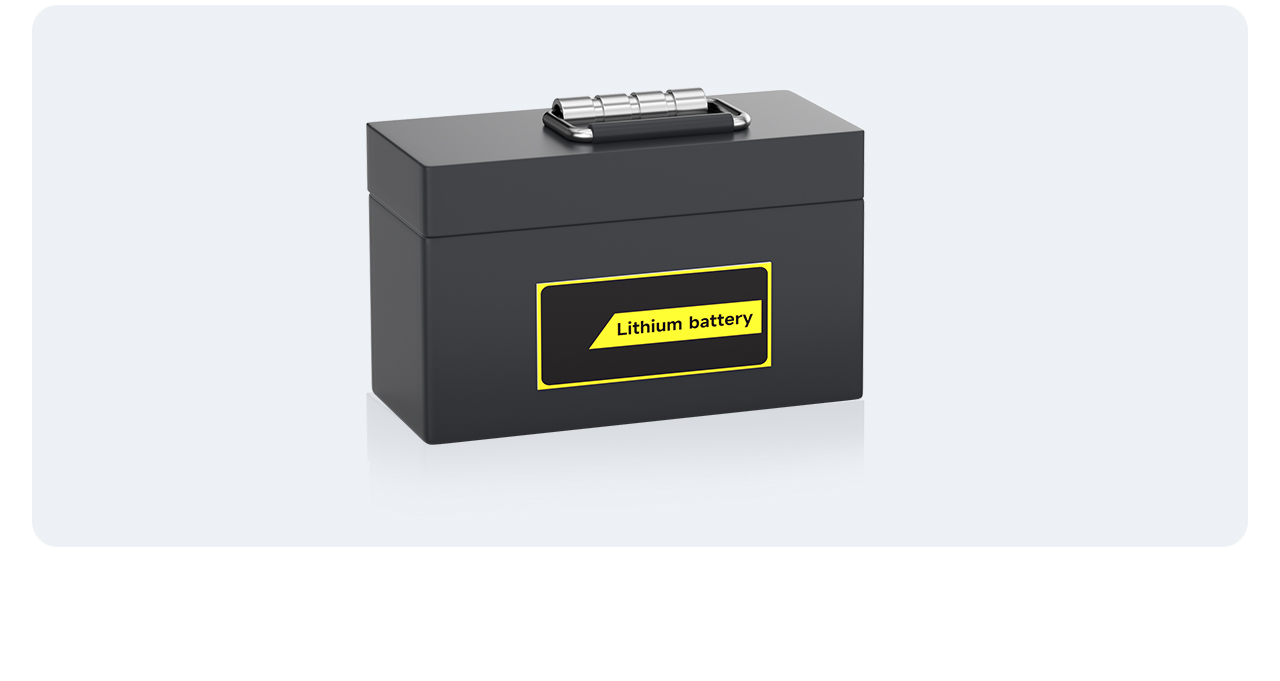

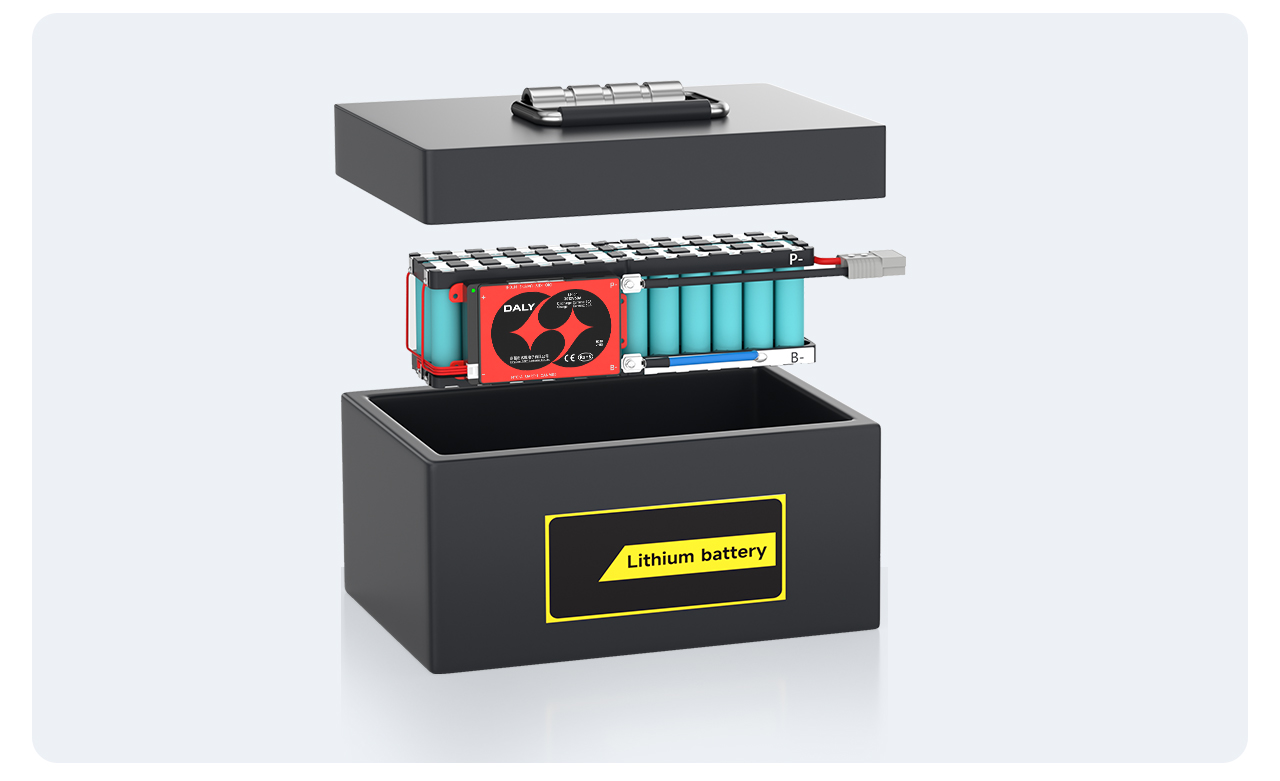

Enfin, placez la batterie à l’intérieur du boîtier de batterie et une batterie finie est assemblée.
